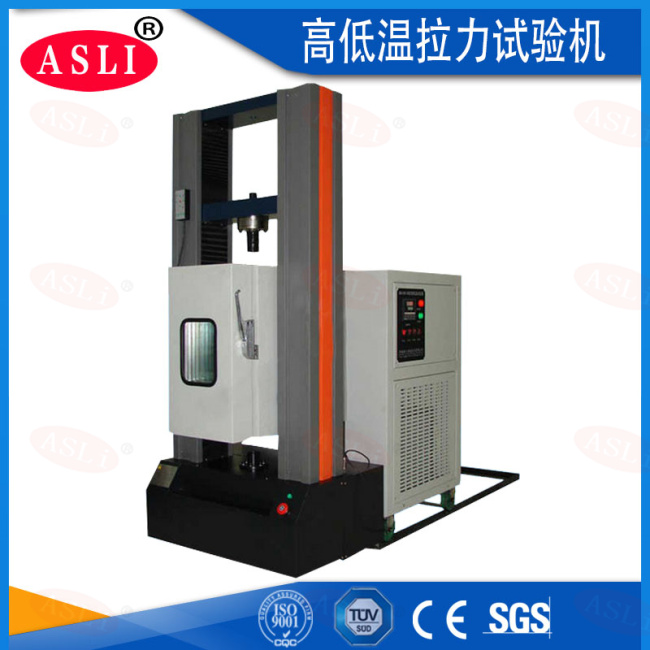

高低溫拉力試驗機設備的概述:
高低溫拉力試驗機是專門針對高等院校 ,科研院所而設計的新一代微機控制電子多功能試驗機,計算機系統通過全數字控制器,經調速系統控制伺服電機轉動,經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降,完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗,另外配置種類繁多的試驗附具,在金屬、非金屬、復合材料及制品的力學性能試驗方面,具有非常廣闊的應用前景 。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析,是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
高低溫拉力試驗機技術規格/可按客戶要求定制
型號 |
TH – 80DH -05 |
||||
容量 |
500N,1kN,2kN,5kN,10kN,20kN,50kN可選 |
||||
分辨率 |
1/500,000 |
||||
荷重精度 |
±0.25%F.S |
||||
試驗速度范圍 |
0.001~500mm/min或1~1000mm/min |
||||
溫度范圍 |
室溫~250℃ |
室溫~-40℃ |
室溫~-70℃ |
-40~150℃ |
-70~200℃ |
內箱尺寸 |
760×510×2000mm |
||||
控溫精度 |
±2℃ |
||||
*小讀值 |
0.1℃ |
||||
送風循環系統 |
90W馬達,不銹鋼加長軸,多翼式扇葉 |
||||
加熱器 |
鰭片散熱管形不銹鋼電熱器1000W×2 |
||||
保溫材料 |
高溫箱:玻璃纖維;低溫箱:硬質發炮 |
||||
冷煤 |
低溫箱:環保冷媒 |
||||
箱體材質 |
內膽為304#鏡面不銹鋼板,外箱為冷軌鋼板烤漆 |
||||
控溫方式 |
P.I.D自整定方式及SSR控制 |
||||
溫度控制器 |
按鍵設定輸入,LED數顯示輸出 |
||||
視窗 |
二層真空可視窗(180×220mm) |
||||
重量 |
350kg |
高低溫拉力試驗機控制系統:
*突出的特點就是實現了力值、變形、位置的閉環控制(簡稱三閉環),以及三個閉環的平滑切換;通過腳本控制,甚至可以實現循環(疲勞)和任意曲線控制;使試驗機可以進行高難度試驗的控制。
采用PC機和接口板進行數據的采集、保存、處理和打印試驗結果??捎?jì)算*大力、屈服力、
平均剝離力、*大變形、屈服點、彈性模量等參數;可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS數據庫支持,使系統功能更為強大。
高低溫拉力試驗機軟件控制:
符合GB228-87、GB228-2002等三十多個國家標準有關規定,同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理,并且具有良好的擴展性。
軟件:應力應變范圍自動切換,測試速度自動變換,測試完成自動返回
負荷伸長自動標定,一批試樣可連續測試,鼠標指示數值,曲線可重迭對比。
具有過載,過流,過壓,欠壓,過速,行程等多重保護。
資料結果由目前國標通行之水晶報告格式導出。
軟件操作系統語言:簡體中文。
高低溫拉力試驗機力量、位移、應力等各種單位可視測試所需進行標定。
