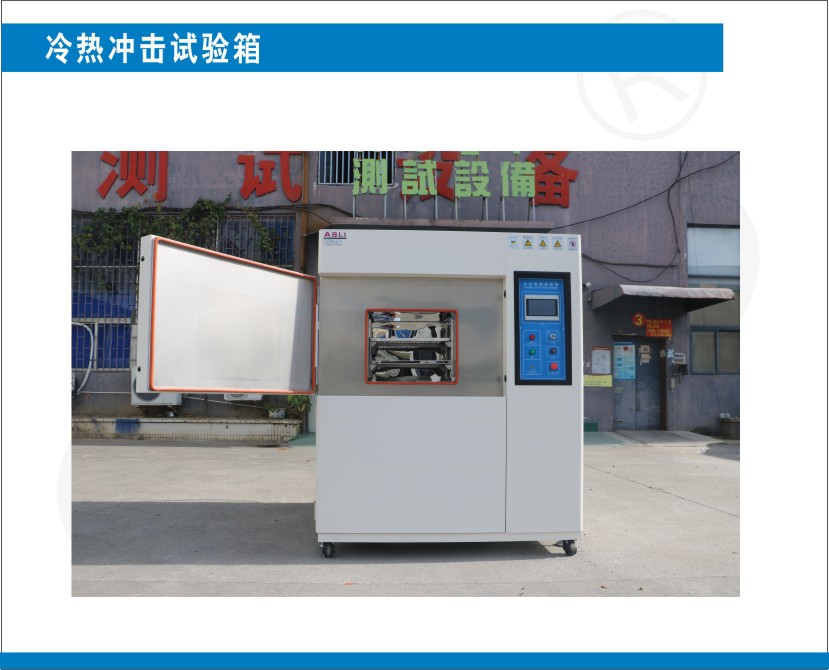

-70℃冷熱沖擊試驗箱工作原理

一、高低溫區溫度范圍：

     1.-70℃冷熱沖擊試驗箱高溫區部分：80℃至+200℃

     2.低溫區部分：-10℃至-40℃。

二、溫度測試范圍:

     1.高溫：常溫至+180℃。

     2.低溫：0℃至-40℃。

三，控制精度：+(-)2℃。

四、解析精度：0.01℃。

五、高溫區升溫時間：自常溫至180℃，約60分鐘。3℃/min（非線性空載）

六，低溫區降溫時間：自常溫至-40℃，約60分鐘。1℃/min（非線性空載）

七，測試區溫度恢復時間:3-5分鐘。

八、機器結構與材質:

     1.結構:分為高溫區、低溫區、測試區。

     2.內部尺寸：36cm(W)×35cm(H)×40(D)

     3.外部尺寸：3900px×179cm(H)×144cm(D

     4.內外箱材質:SUS#304耐熱耐寒不銹鋼板,一級光面板。

     5.保溫材質:高密度玻璃棉及高強度PU發泡絕緣材料。

     6.防汗機件:以系統K型管之熱能作防汗處理。

     7.附屬設備：

        a.耐寒耐熱之高張性迫緊(packing），可耐溫400℃及低溫-200℃

        b.高低溫自動轉換設備乙套

        c.附可調式話動盤二只

九、冷凍系統及加熱系統:

      1.采原裝法國泰康高效率壓縮機。

      2.配有自動及手動除霜回路。

      3.斜率式FIN—TUBE蒸發器,可迅速達到低溫效果。

      4.原裝進口日制電磁閥、干燥過濾器等冷凍組件。

      5.內螺旋式K—TYPE冷媒銅管。

     6.U—TYPE高速電熱管。

     7.采用風冷式冷凝器。

     8.采用環保冷媒。

     9.其他附件修理閥,電子自動轉換膨脹閥及電磁開關等。

十送風循環系統及排水系統:

    1.采日制多翼離心式循環風扇,日制馬達整組。

    2.FLOWTHROW送風方式,水平擴散垂直熱交換弧形循環。

    3.排水系統采回渦形排水口及U—TYPE積沈裝置。

    4.多片翼式扇葉溫場效應分布均勻。

    5.STAINLESS加長軸心風量適當。

十一、電路控制系統：

    a.原裝進口韓國TEMI880S彩色觸摸屏控制器

    b.可記憶100組程序(PIN)×1000段(STEP),而各組程序(PIN)最多可執行999回或者無限次返覆執行。

    c.微計算機全自動PID+SSR控制方式,既方便又穩定。

    d.微計算機智能型多功能控制,具有各組冷凍壓縮機、電磁閥、加溫HEATER、加溫HEATER...等全自動控制輸出功能。

    e.各系統的主要組件配備有安全檢知接口裝置,當異常故障發生時,立即經由LCD文字顯示故障狀態及切斷電源。

    f.具有預約開機時間、關機時間之設定功能，可由年、月、日、時、分來設定之。

    g.具有運轉保養累積時間顯示功能,可供機臺運轉時間及保養參考用。

    h.LCD背光燈開與關之時間,可由程序來規劃之,以延長背光燈之使用年限。

    i.可選擇單段控制或多段程序之多種劃面,以增加其操作上之方便性。

    j.附時序控制接口RELAY×2組,可規劃外部邏輯驅動組件輸出(信號、機構、電源......等相關輔助控制)。

   k.附有RS-232(標準品)通信接口裝置壹只。

   l.具有停電記憶裝置及停電機臺啟動方之選擇BREAKCOLDHOT可任意規劃之。m.溫濕度資料設定完成後，或者運轉執

     行中可叫出程式設定圖形畫面，以方便瞭解設定及執行之各種情況。

   n.程序執行中可暫停(HOLD),跳段(ADV)及從事其他程序之設定。

   o.具有恢復時間與測試時間WAIT功能。

   p.具有清除程序之功能。

   q.具有操作鎖定之功能,及避免人為之干擾。

   r.具有時間及日期之校正。

   s.具有顯示狀態,及執行等畫面以了解機臺之運作。

十二、安全保護系統：

   1.系統控制回路保險絲。

   2.系統過電流保護裝置。

   3.附有無熔絲保護開關。

   4.超溫保護裝置。

   5.冷凍壓縮機過負載保護裝置。

   6.壓縮機高低壓保護開關。

   7.欠相保護開關。

   8.故障指示燈。

   9.緊急停止開關。

   10.控制器設定錯誤故障顯示及警示。

  十三、電源：三相AC380V50Hz50ANFB
