-60℃高低溫濕熱交變?cè)囼?yàn)機工作原理

一、電器自控系統：

     電源部分通過接觸器，對壓縮機、風扇、電加器器，加濕器等供應電源自動控制分部分又分為溫、濕度控制及故障保

護部分:溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機(降溫、除濕)，

加濕器，電加熱(升溫)等元件，實現恒溫恒濕的自動控制。

二、系統組成：

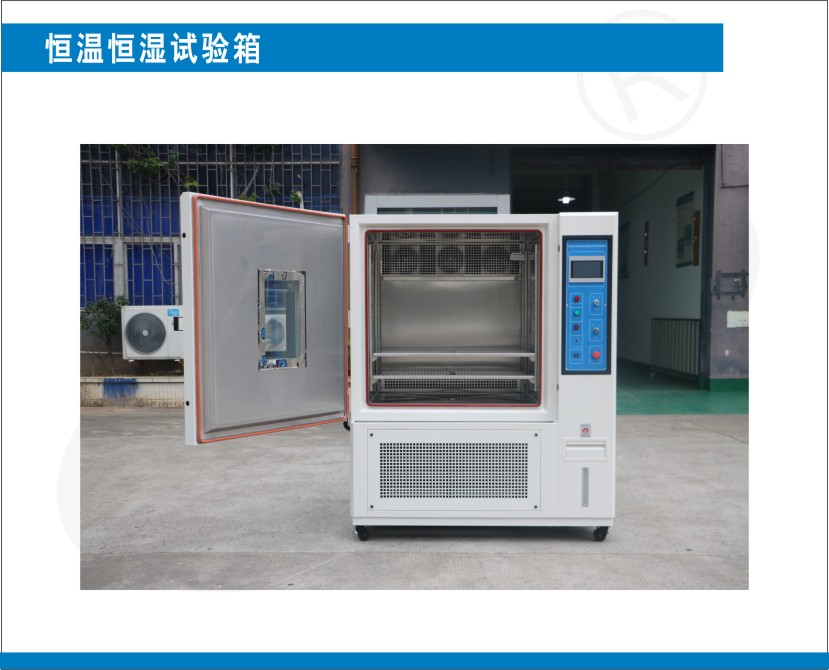

     -60℃高低溫濕熱交變?cè)囼?yàn)機是指能同時施加溫度、濕度應力的試驗箱。隨著中國工業產品研制的需要，近幾年來，中

國從國外引進了大批試驗系統，為中國工業產品的研制和定型發揮了重要作用，但由于其本身的復雜性，使得試驗箱在運

行中出現了許多問題，而且出現了問題不能及時解決，大大延長了試驗周期，影響了產品的研制工作。而產生這些現象的

原因是對綜合試驗的工作原理不了解。為此，我們對試驗箱的基本工作原理作出了一些簡要闡述，并介紹如何對綜合試驗

箱試驗設備的故障進行分析和判斷。

      恒溫恒濕箱由制冷系統，加熱系統，控制系統，溫度系統空氣循環系統，和傳感器系統等組成，上述系統分屬電氣和

機械制冷兩大方面。

三、冷凍系統：

     *模塊化制冷系統,效率高,安裝維護方便；

     *水路配電盤分離,減少安全隱患；

     *水浸查漏,查漏徹底,杜絕潛在泄露問題；

     *采用美國杜邦環保冷媒,無污染；

     *制冷系統,電控系統多項安全保護機制；

四、主要特點：

    1.完美的造型設計：圓弧造型及表面噴塑處理，高質感外觀，并采用平面無反作用把手，操作容易，安全可靠。

    2.明亮，視野寬廣的大型觀察窗：采用三層真空鍍膜視窗和飛利浦節能熒光燈，無須雨刷除霧，保持清晰的觀測

效果，可隨時觀察試品的狀況。

    3.加濕系統管路與控制電路分離：加濕系統管路與電源、控制器、電路板分離，可避免因管路漏水而影響電路，

提高安全性。

    4.先進可靠的冷凍及控制系統：原裝進口歐美全封閉壓縮機，進口環保冷媒，世界ASLI知名品牌的冷凍器件，原

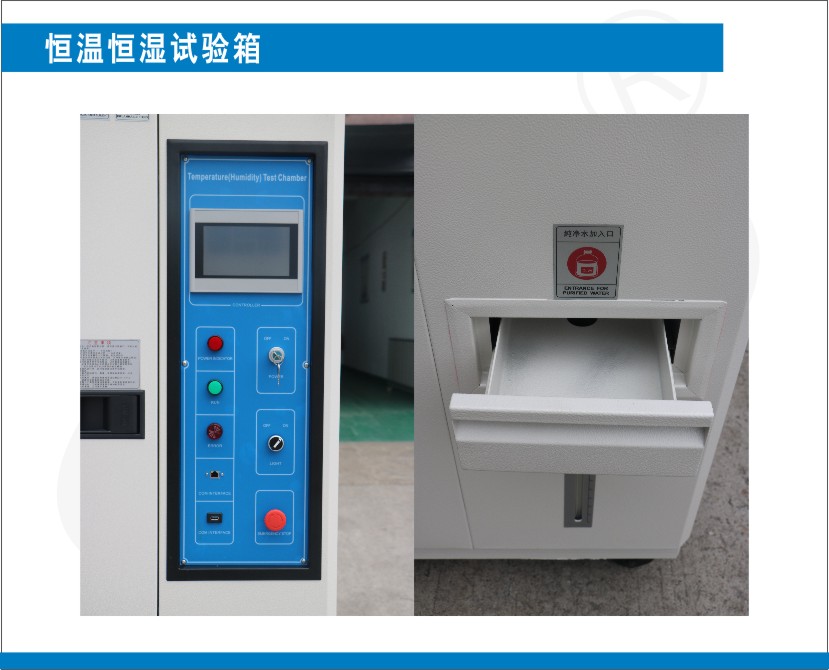

裝進口LCD觸摸屏控制器，界面友好，操作簡單易學。

五、溫濕度箱容積的選擇：

      將被試產品（元器件、組件、部件或整機）置入氣候環境箱進行試驗時，為了保證被試產品周圍氣氛能滿足試驗

規范所規定的環境條件，氣候箱工作空間尺寸與被試產品外廓尺寸之六、間應遵循以下幾點規定：

     被試產品的體積（W×D×H）不得超過試驗箱有效工作空間的（20-35）（推薦選用20）。對于在試驗中發熱的

產品推薦選用不大于30。

     被試產品的迎風斷面積與該斷面上試驗箱工作腔總面積之比不大于（35-50）（推薦選用35）。

     被試產品外廓表面距試驗箱壁的距離至少應保持100-150mm，（推薦選用150mm）。

七、注意：

    1.為避免發生機器故障，請?zhí)峁╊~定電壓范圍內的電源。

    2.為了防止觸電或產生誤動作和故障，在安裝和接線結束之前，請不要接通電源。

    3.本產品為非防爆產品，請不要在有可燃或爆炸性氣體的壞境中使用恒溫恒濕機。

    4.儀器工作中請盡量不要打開試驗箱門，高溫時打開可能會對操作人員造成燙傷，低溫時打開可能會對工作人員早

場凍傷，并且可能造成蒸發器結冰，影響制冷效果。若一定要打開，請做好一定的防護工作，

    5.禁止擅自拆卸、加工、改造或修理恒溫恒濕機，否則會有產生異常動作、觸電或火災的危險。

    6.機體的通風孔需保持通暢，以免發生故障、動作異常、壽命降低和火災。

    7.開箱時若發現機器損壞或變形，請不要使用。

    8.機器安裝設置時注意不要讓灰塵、線頭、鐵屑或其他東西進入，否則會發生錯誤動作或故障。

    9.接線必須正確，一定要進行接地。不接地可能造成觸電、錯誤動作事故、顯示不正常或測量有較大誤差。

    10.定期檢查端子螺絲和固定架，請不要在松動的情況下使用。

    11.儀表運轉期間，電源入力端子蓋必須安裝在端子板上以防觸電。

   12.儀表在運轉中，進行修改設定、信號輸出、啟動、停止等操作之前，應充分地考慮安全性，錯誤的操作會使工作

設備損壞或發生故障。

    13.請使用干布擦拭儀表，不要使用酒精、汽油或其他有機溶劑，不要把水濺到儀表上，如果儀表浸入水中，請立即

停止使用，否則有漏電、觸電或火災的危險。

    14.儀表內部零件有一定的壽命期限，為持續安全地使用本儀表，請定期進行保養和維護。報廢本產品時，請依工業

垃圾處理。

八、運作：

     通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統。

     1.制冷劑循環系統：蒸發器中的液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發，最終制冷劑與空之間形

成一定的溫度差，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)，后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風

冷/水冷)吸收熱量，凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

     2.空氣環系統：風機負責將空氣從回風口吸入，空氣經過蒸發器(降溫、除濕)，加濕器，電加熱器(升溫)后經送風口送

到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。
