雙85濕冷凍試驗箱特點:
1.雙85濕冷凍試驗箱應用于太陽能電池模塊的可靠度試驗,是仿真陸上太空
2.陽光電模塊(晶硅、非晶硅、薄膜、聚光型)的設計驗證,讓模塊能夠在一般氣候下長期操
3.作20年以上,規范要求太陽能電池需進行:Damp
4.Heat(濕熱測試),以確認太陽能電池能夠承受高溫高濕之后的溫度影響,確定太陽能電池能夠抵抗?jié)駳忾L期滲透之能力,其試驗設備設計與。
雙85濕冷凍試驗箱技術規格/可按客戶要求定制
型號 |
TH-80 |
TH-150 |
TH-225 |
TH-408 |
TH-800 |
TH-1000 |
內部尺寸W×H×D(cm) |
40×50×40 |
50×60×50 |
60×75×50 |
60×85×80 |
100×100×80 |
100×100×100 |
外部尺寸W×H×D(cm) |
120×165×115 |
130×170×125 |
140×185×130 |
165×195×155 |
185×200×175 |
190×210×185 |
溫度范圍 |
低溫:A:25℃;B:0℃;C:-20℃;D:-40℃;E:-60℃;F:-70℃)/高溫:150℃ |
|||||
濕度范圍 |
20%—98%R.H.(10%~98%R.H);(5%~98%R.H為特殊選用條件) |
|||||
溫濕度解析精度/ |
0.1℃;0.1%R.H./±2.0℃;±3.0%R.H. |
|||||
溫濕度控制精度 |
±0.5℃;±2.5%R.H. |
|||||
升溫/降溫時間 |
升溫約4.0℃/分鐘;降溫約1.0℃/分鐘 |
|||||
內外部材質 |
內外箱材質為SUS304#不銹鋼板制 |
|||||
保溫材質 |
耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料 |
|||||
冷卻系統 |
氣冷式/單段壓縮機(-20℃);雙段壓縮機(-40℃—-70℃) |
|||||
安全保護裝置 |
無熔絲開關、壓縮機過載保護、冷媒高低壓保護、超濕度超溫度保護、 |
|||||
配件 |
操作孔內置玻璃門(選購),記錄器(選購),觀視窗,50mm測試孔, |
|||||
電源 |
AC220V,50/60Hz&1∮,AC380V,50/60Hz3∮ |
|||||
重量(大約) |
150KG |
180KG |
250KG |
350KG |
500KG |
520KG |

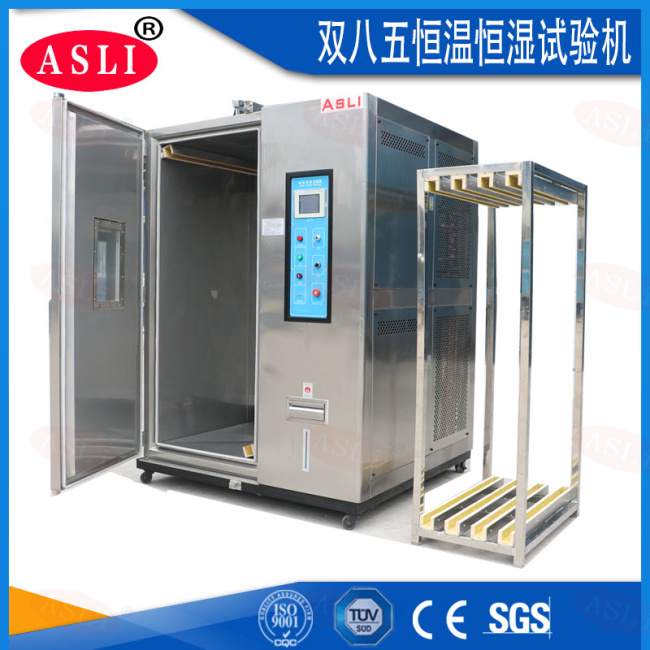

雙85濕冷凍試驗箱概要:
雙85濕冷凍試驗箱可做太陽能光伏組件、電池片、光伏產品的高低溫循環、濕凍、濕熱(雙85)、試驗。是主要用與光伏行業,及太陽能行業的測試設備,用于測試光伏組件,主要是單晶硅組件,地面用晶體硅光伏組件,地面用薄膜光伏組件等一系列的光伏組件進行試驗可以再現環境所產生的破壞光伏組件(太陽能電池板)的設計使用年限大約是20~30年,而可靠性中的熱性能試驗是模擬地面用光伏組件的設計驗證,讓組件能夠在一般氣候下長期操作20年以上,規范要求組件需進行:Thermal cycle test熱循環測試(-40℃~+ 85℃ 50~200次,*長1200H)、Humidity-freezetest濕冷凍測試(85℃ 85%~-40℃ 10次,約240H )、Damp Heat濕熱測試 (85℃ 85%,1000H),以確認組件能夠承受高溫高濕之后隨之的負溫度影響,以及對于溫度重復變化時引起的疲勞和熱失效,另外確定光伏組件曝露在高濕度下而產生的熱應力及能夠抵抗?jié)駳忾L期滲透之能力.其試驗設備設計與能力需滿足相關規范:(IEC61215、IEC61646、IEC62108、UL1703、IEEE1513、IEC61730)的要求。
