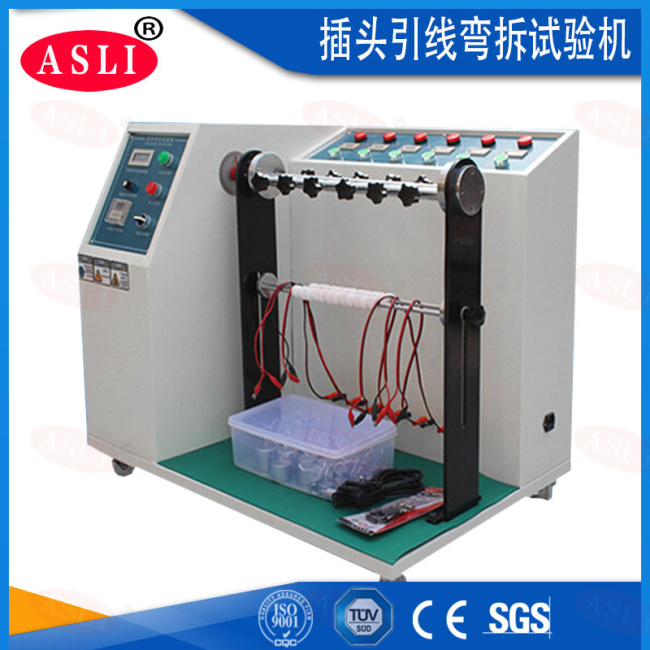

插頭引線彎折試驗機規格/SPEC/可按客戶要求定制
型號
AS-PB-100
夾具
6組
測試角度
45。、60。、90。、180。、可調
擺動速度
10-60r／min
計數器
6個，分別計數
荷重
50、100、200、300、500g
體積(W×D×H)
88×52×80cm
重量
138kg
電源
AC220Vl Φ 3A
插頭引線彎折試驗機操作步驟:
1.彎曲角度的調整:按動試驗機控制箱前門之門扣,松開電源驅動輪與連桿的連接螺絲,調整滑塊之位置,使擺動機構上的指針指到試驗所需之角度,然后再將驅動輪與連桿連接、擰緊螺絲.
2.將待測試電源線插頭片的火線和零線短接,然后夾緊于試驗夾具上.
3.將電源線穿過限位桿,并按要求掛上相應重量的砝碼,然后將電源的火線和零線連接于相應工位的接線柱上.
4.松開限位桿的緊固螺母,上、下調節限位桿的高度使其符合試驗要求,然后將緊固螺母擰緊,將限位桿固定.
5.打開總電源開關,試驗機處于通電狀態.
6.試驗次數的設置:打開總計數器預置蓋,按下清零按鈕,按動上下滾動鍵設定所需試驗次數,然后將蓋子合上.
7.按下計數按鈕,相應試驗工位單元之指示燈亮,,使其重新清零.
8.將測試開關13接通,彎曲試驗開始.然后慢慢調節轉速調節按鈕14,使其達到試驗所需的轉速.當試驗達到預定次數時,試驗自動停止.
