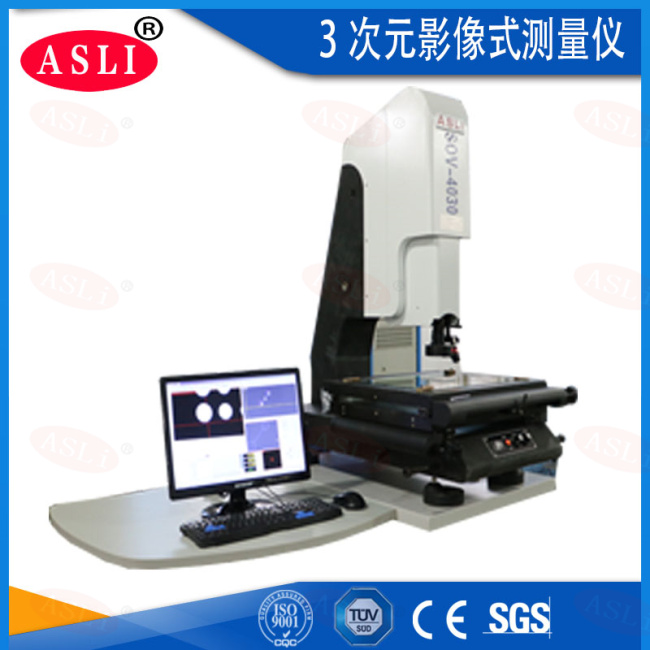

三次元影像式測繪儀用途:
三次元影像式測繪儀是建立在CCD數位影像的基礎上,依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后,變成了具有軟件靈魂的測量大腦,是整個設備的主體。它能快速讀取光學尺的位移數值,通過建立在空間幾何基礎上的軟件模塊運算,瞬間得出所要的結果;并在屏幕上產生圖形,供操作員進行圖影對照,從而能夠直觀地分辨測量結果可能存在的偏差。這一切,在今天強大的計算機運算能力面前都是實時完成的,操作者本人無法察覺。這種能夠利用CCD數位圖像,通過電腦軟件運算,滿足復雜測量需要的精密儀器才是意義上的影像測量儀和三次元。
三次元影像式測繪儀技術參數/可按客戶要求定制
儀器名稱: |
SOV-series |
重現性: |
<0.005mm |
光柵尺解析力: |
0.001m |
示值精度: |
4+L/150um |
放大倍數 |
20×-120×(光學放大倍率為0.35-2.25倍) |
CCD |
彩色1/3英寸高解析480線 |
可選配置 |
英國RENISHAW探針組 |
三次元影像式測繪儀尺寸及型號:
機臺型號 |
SOV-4030 |
SOV-3020 |
SOV-2010 |
外形尺寸 |
860×650×ll20mm |
700×500×900mm |
570×370×790mm |
X×Y×Z行程 |
400×300×150mm |
300×200×150mm |
200×100×100mm |
臺面大小 |
600×450mm |
500×350mm |
350×270mm |
機臺重量 |
350Kg |
180Kg |
100Kg |
臺面荷重 |
30Kg |
25Kg |
30Kg |
培訓及售后服務:
1、售前服務:產品銷售前為客戶免費提供產品技術方案,并可根據客戶要求提供現場講解和技術咨詢服務。
2、售后服務:產品銷售后派出人員為客戶免費提供產品使用培訓,現場指導產品的使用和維護
3、質量保證:產品保質期為驗收之日起1年,在保質期內產品發生非人為質量問題,我公司為客戶提供免費維修
4、維修服務:我公司對所用產品提供終生維修服務。如產品在保質期外出現故障,維修服務只收取元器件費用。
5、服務迅捷:我公司承諾客戶服務熱線在接到客戶咨詢或維修等信息后2小時內做出回應;維修服務在做出回應后8小時內安排人員到達現場
