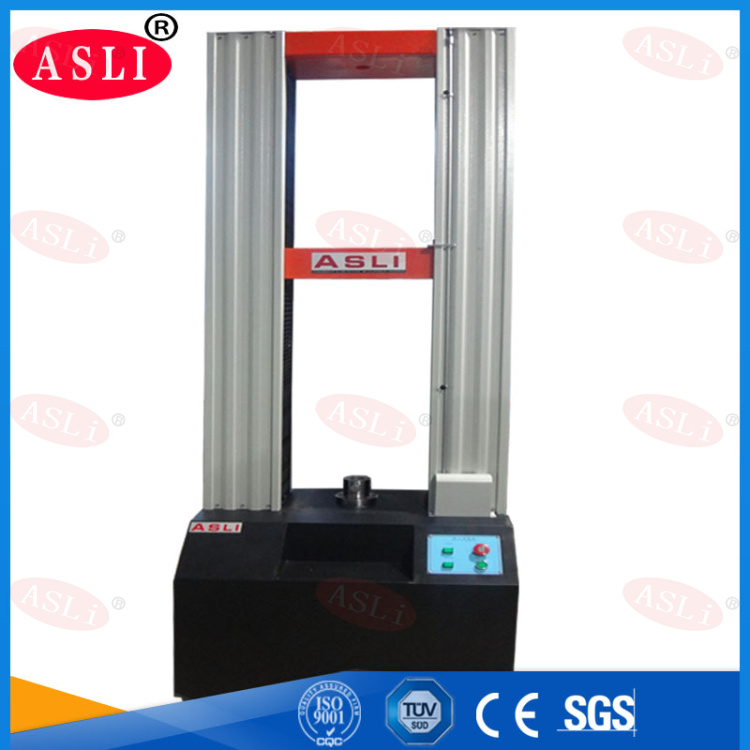

電腦伺服系統拉力試驗機工作原理:

電腦伺服系統拉力試驗機應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等。測量變形時,將引伸計裝卡于試件上,刀刃與試件接觸而感受兩刀刃間距內的伸長,通過變形桿使彈性元件產生應變,應變片將其轉換為電阻變化量,再用適當?shù)臏y(cè)量放大電路轉換為電壓信號。

電腦伺服系統拉力試驗機規格/SPEC/可按客戶要求定制

電腦伺服系統拉力試驗機選購注意事項:

1、首先應考慮需要測試材料拉力范圍。

拉力范圍的不同，決定了所使用傳感器的不同，也就決定了拉力機的結構，但此項對價格的影響不大（門式除外）。對于一般軟包裝生產廠家，拉力范圍在100牛頓的了就已經足夠。因此也決定了采用單臂式的就可以了。

與單臂式相對應結構的是門式結構，它是適應比較大的拉力，如一噸或以上。所以軟包裝廠家基本用不著。

2、試驗行程的問題。

根據自己公司需要試驗的物品性質進行選型，如對彈性較大、長度較長的物品進行試驗，訂購拉力試驗機時就要提前和廠家技術部門溝通好。以軟包裝薄膜為例，其需要測試的性能和要求，行程在600－1500mm就可以。材料伸長率超過1000%的可以選用行程1000或是1200mm。

3、標準配置問題。

智能化的三種基本配置：主機、微電腦、還有打印機，如果微電腦功能強可以直接打印。另外也可配備普通電腦。有了電腦，就可以進行復雜的數據分析，如數據編輯，局部放大，可調整報告形式，進行成組式樣的統計分析。

如配用電腦，廠家應給加入相應控制系統。

4、輸出結果。

試驗結果輸出結果可任意設置：*大力值、伸長率，抗拉強度、定力伸長、定伸長力值、屈服強度，彈性模量、*大試驗力8項。這可以說是微電腦操作時，輸出的結果。國外一些廠家的產品，一般可以輸出這8項。國內有的廠家可以輸出5-6項，有的廠家就只能輸出*大力值，平均值，*小值三項。

5、在可做實驗項目上。

軟包裝要求拉力機一機多用，即在配備不同夾具的基礎上，可做拉伸、壓縮、彎曲、撕裂、剪切、180度剝離、90度剝離試驗。

市面上有一些拉力機除以上項目外，因其傳感器精度高（有的達到三十五萬分之一）還可以測試摩擦系數。

6、產品機械主要配置：

傳動，有絲杠傳動和齒條傳動，前者昂貴，用于高精度，測試重復性高；后者便宜，用于低精度，測試重復性低。

絲杠，對拉力精度測量具有決定作用。一般的有滾珠絲杠，梯形絲杠，一般絲杠。其中，滾珠絲杠的精度*高，但是其性能的發揮要靠電腦伺服系統操作才能發揮，整套價格也比較昂貴。采用一般絲杠和梯形絲杠就可以達到軟包裝所要求的精度，即0.1－1%精度。

傳動，有齒輪傳動和鏈條傳動，前者昂貴，用于高精度；后者便宜，用于低精度。

傳感器，主要成本在于壽命，光電感應是其中比較先進的技術，一般可用十萬次以上，進口和國內部分合資廠家可以達到更好技術。

7、試驗速度。

市面設備有的在10~500mm/min，有的在0.001~500mm/min，前者一般使用普通調速系統，成本較低，粗糙影響精度；后者使用伺服系統，價格昂貴，精度高，對于軟包裝企業，選用伺服系統，調速范圍1~500mm/min的就足夠了，這樣既不影響精度，價格又在合理范圍之內。

8、測量精度。

精度問題，包括測力精度，速度精度，變形精度，位移精度。這些精度值*高都可達到正負0.5。但對于一般廠家，達到1%精度就足夠了。另外，力值分辨率幾乎都能達到40萬分之一。
