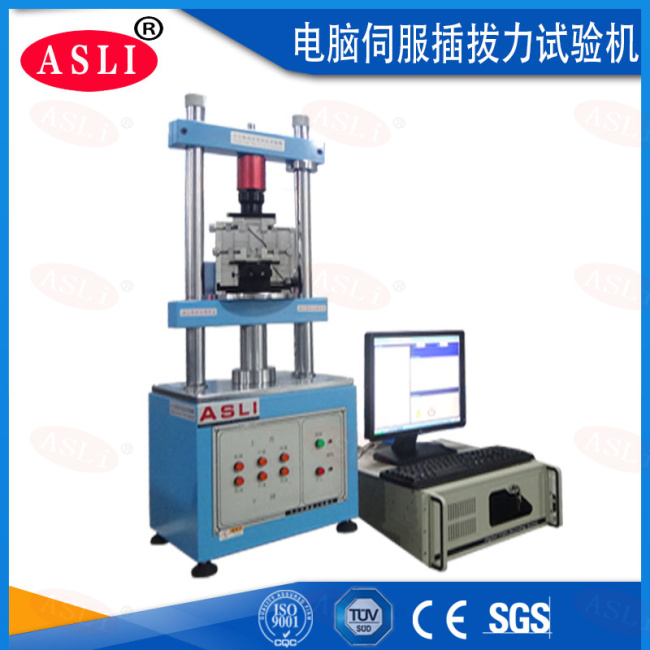

全自動插拔力試驗機特點:
1.全自動插拔力試驗機測試條件皆可由電腦設定并可儲存。由下拉式選單勾選設定、直接輸入數據可儲存及列印圖形(荷重-行程曲線圖、荷重衰減壽命曲線圖、波形圖重疊、檢驗報表)
2.荷重元超負載之保護功能,確保荷重元不致損壞自動荷重零點檢出,并可設定原點檢出荷重值,同時顯示荷重-行程曲線圖及壽命曲線圖,曲線圖選樣對比功能,荷重單位顯示N、lb、gf、kgf可自由切換可同時搭配數個荷重元。
3.采高鋼性結構設計搭配伺服馬達,長時間使用下能確保精度,適合一般引張、壓縮測試、及插拔力壽命測試
4.超規格值停止。(于壽命測試時,測試數據超出設定之上下限規格值機器自動停止)
5.測定項目:*大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值、荷重或行程之電阻
6.自集成微歐姆測試模塊,無需另購微歐姆測試儀,便可測量毫歐級電阻值
7.檢驗報表抬頭內容可隨時修改(中英文皆可)
8.檢驗報表可轉檔到EXCEL做編輯,曲線圖報表,文字報表可由客戶指定抬頭及LOGO
全自動插拔力試驗機規格/SPEC/可按客戶要求定制
型 號 |
AS-8818 |
測試工位 |
1個 |
測試力值 |
2、5、20、50kg(可根據客戶需要選擇) |
驅動馬達 |
伺服馬達(日本松下) |
傳動結構 |
滾珠絲桿 |
X、Y軸行程 |
0~75mm(可調) |
試驗速度 |
0~300mm/min(可調) |
*大測試高度 |
150mm |
工作尺寸 |
400X300X1050mm |
重 量 |
65kg |
電 源 |
AC220V 、50HZ |
全自動插拔力試驗機用途:
全自動插拔力試驗機(電腦伺服控制)適用于排針、排母、簡易牛角、長耳牛角、壓線頭、WAFER、圓孔IC座及USB連接線、HDMI高清線、Display連接線、DVI連接線、VGA連接線等電腦周邊連接線多種連接器的插拔力及插拔壽命測試。采用搭配動態阻抗測試系統,可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」,WINDOWS系統中文版,軟件(中文簡體/英文),且所有數據皆可儲存試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表等。
